破碎機主要是對各類石料、煤塊等大塊硬度較高物料進行破碎作業，根據破碎的原理不同和產品顆粒大小不同，可分為很多型號。破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多行業。
一、破碎機工作原理

我們將現場常見和常用的破碎機通過工作原理可分為：鄂式破碎機、反擊式破碎機、錘式破碎機等。

移動反擊式破碎機：移動反擊式破碎機是利用沖擊力“自由”破碎原理來破碎物料的。物料進人破碎機中，受到高速回轉的打擊板的沖擊，物料則沿著層理面、解理面進行選擇性破碎、粉碎。移動反擊式破碎機移動靈活便于物料添加而且喂料量大處理能力強，但是機械震動也大；這類破碎機大多數在偏僻地區使用多為發電機供電來驅動，少數為電網供電。

圖1    移動反擊式破碎機

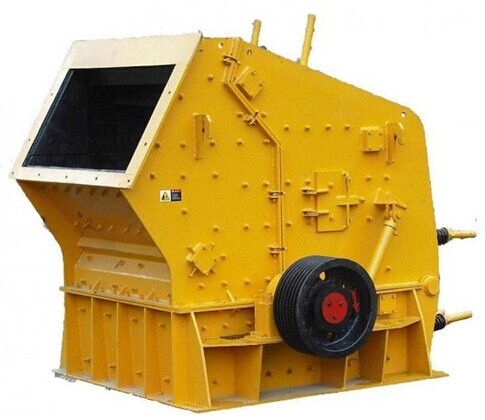

圖2      反擊式破碎機

二、XFC550系列在移動式破碎機上的應用
1、系統要求：
? 由發電機的供電要求變頻器能夠接受波動較大的交流輸入電壓。
? 移動式破碎機的變頻器及控制部分會安裝在破碎機上，震動較大，要求變頻器內部能夠承受較大的震動。
? 根據石料的顆粒度不同可以調整不同速度。
? 剛啟動時，主軸較低速度下，啟動瞬間電流較大，要求力矩較大。
? 破碎現場的粉塵較大夏季長期暴露在室外，所以對變頻器的散熱以及三防要求高。
2、應用接線圖：

三、產品特點及優勢
? XFC550系列變頻器啟動扭矩大，SVC模式下0.3Hz能達到150%的轉矩，F(xiàn)OC模式下0Hz能達到180%的轉矩，充分滿足了破碎機低頻啟動負載重的要求。
? 電網適應能力強，電網電壓在380~480VAC -15%~+10%范圍內，變頻器都可正常工作。
? 標配內置直流電抗器，有效的提高功率因數，減少網側高次諧波。
? XFC550系列變頻器全系列采用獨立風道設計，有效的防止污染物進入電子器件區域，提升油污、粉塵及濕熱等惡劣環境的防護效果，有效降低產品故障率，延長使用壽命。
? 節約能源，變頻器控制的破碎機與傳統控制的破碎機比較，使用變頻控制的能源節約是較有實際意義的。
? XFC550系列變頻器保護功能齊全，具有過流、過壓、欠壓、過載、缺相、接地、調諧等保護。

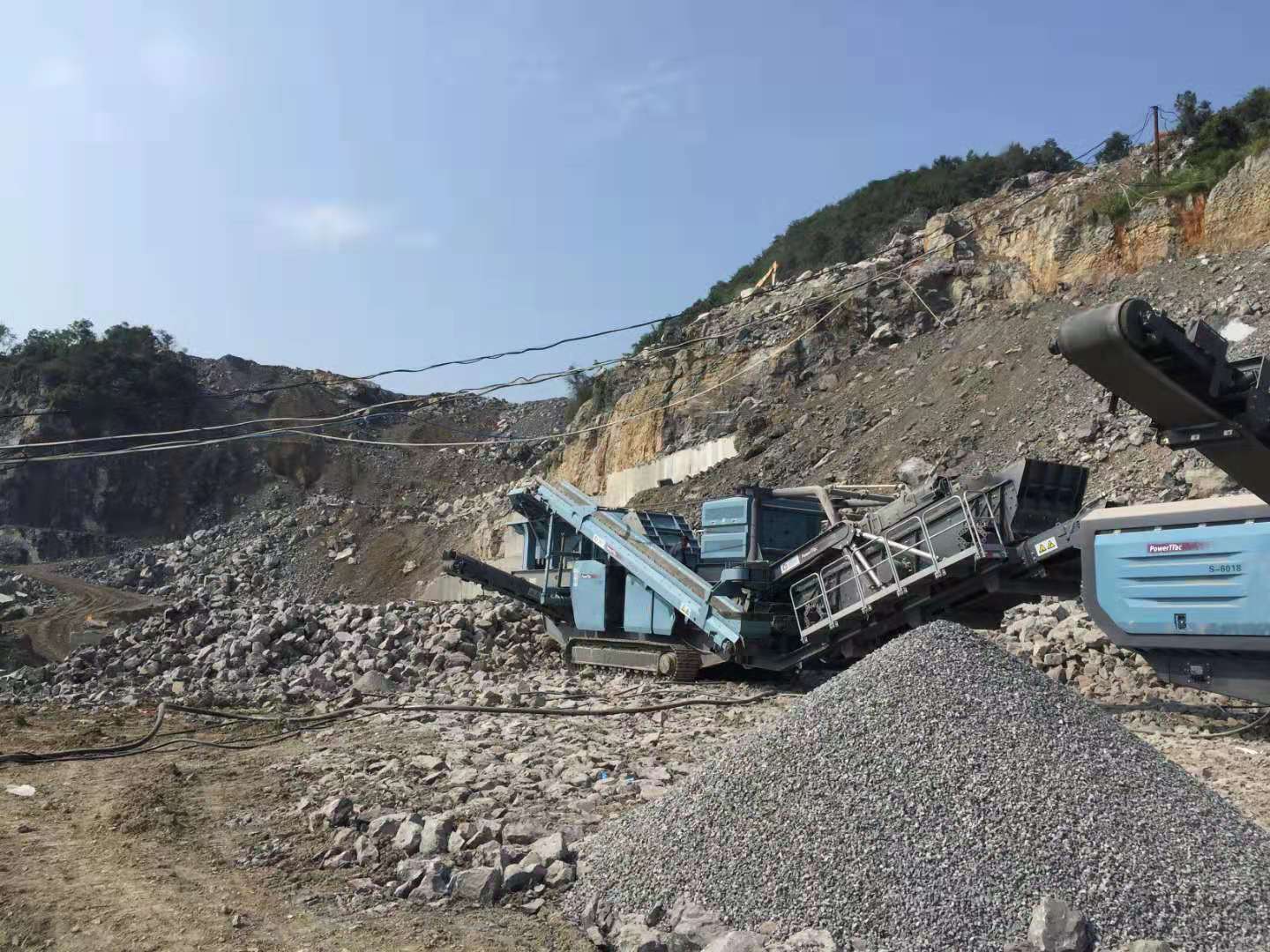

四、案例現場：
