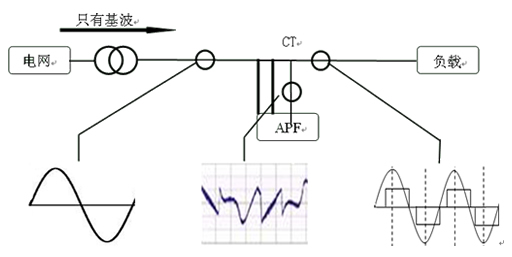

有源電力濾波器以并聯方式接入電網，實時檢測補償對象的電壓和電流，經指令電流運算單元計算，采用寬頻脈沖調制信號變換技術驅動IGBT模塊。向電網輸入與電網諧波電流相位相反、大小相等的電流，兩種諧波電流正好相互抵消，從而達到濾除諧波、動態補償無功的功能，得到期望的電源電流。

1、濾波范圍廣，響應速度快

可同時補償2-50次諧波，或選擇其中特定次諧波進行補償，自身容量范圍內補償后電流總畸變率小于5%。采用全數字控制，諧波電流檢測算法采用高效的基于時域交換的TTA算法，快速精確分離每一次諧波電流瞬時值，使補償響應時間大大提高，真正做到 10ms全響應。

2、核心器件高端品質

德國原裝進口IGBT模塊，三電平拓撲結構。美國TIDSP控制芯片和ALTERA的CYCLONE III系列FPGA芯片，構成強大的三核控制系統。美國TI的雙端高速輸入12位A/D數據轉換芯片，使信號采樣更精確，可靠。

3、分層散熱結構設計

采用分層散熱的結構設計，使風道獨立，散熱性能更佳，并有效隔離粉塵等污染物對控制系統的干擾。

4、風機獨立拆裝設計

風機可獨立進行拆裝，更換簡易便捷，增強散熱可靠性。

5、模塊化設計

多種容量模塊任意組合安裝，提高整機使用的可靠性及可維護性。

6、人性化交互界面設計

單模塊可選配高分辨率5寸LCD液晶顯示觸摸屏，多模塊采用外配7寸LCD液晶顯示觸摸屏，可實時監測產品各項運行數據，并可在線 更改控制參數，操作簡單，可選配手機APP進行遠程操控。顯示界面設計新穎，美觀

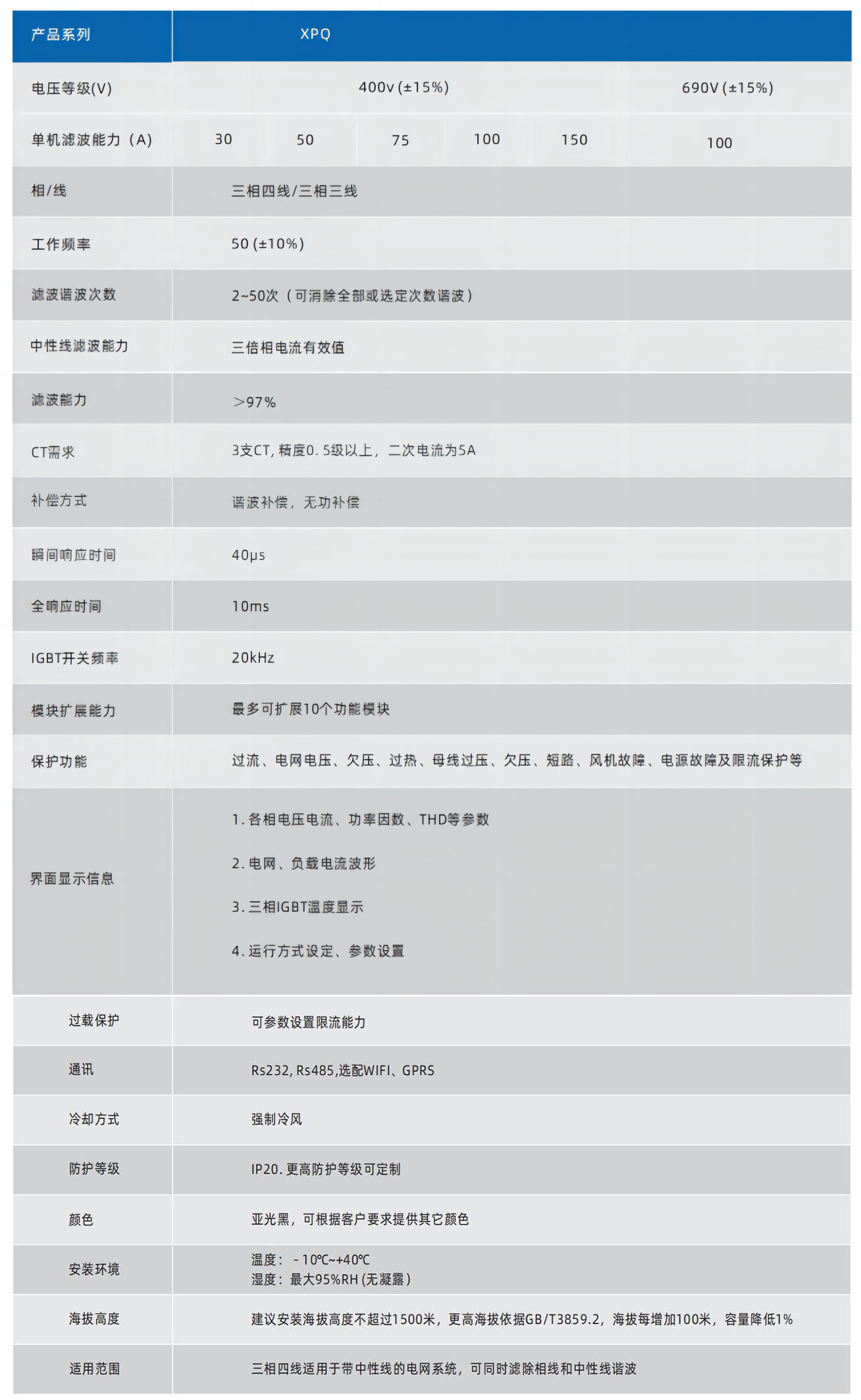

技術參數

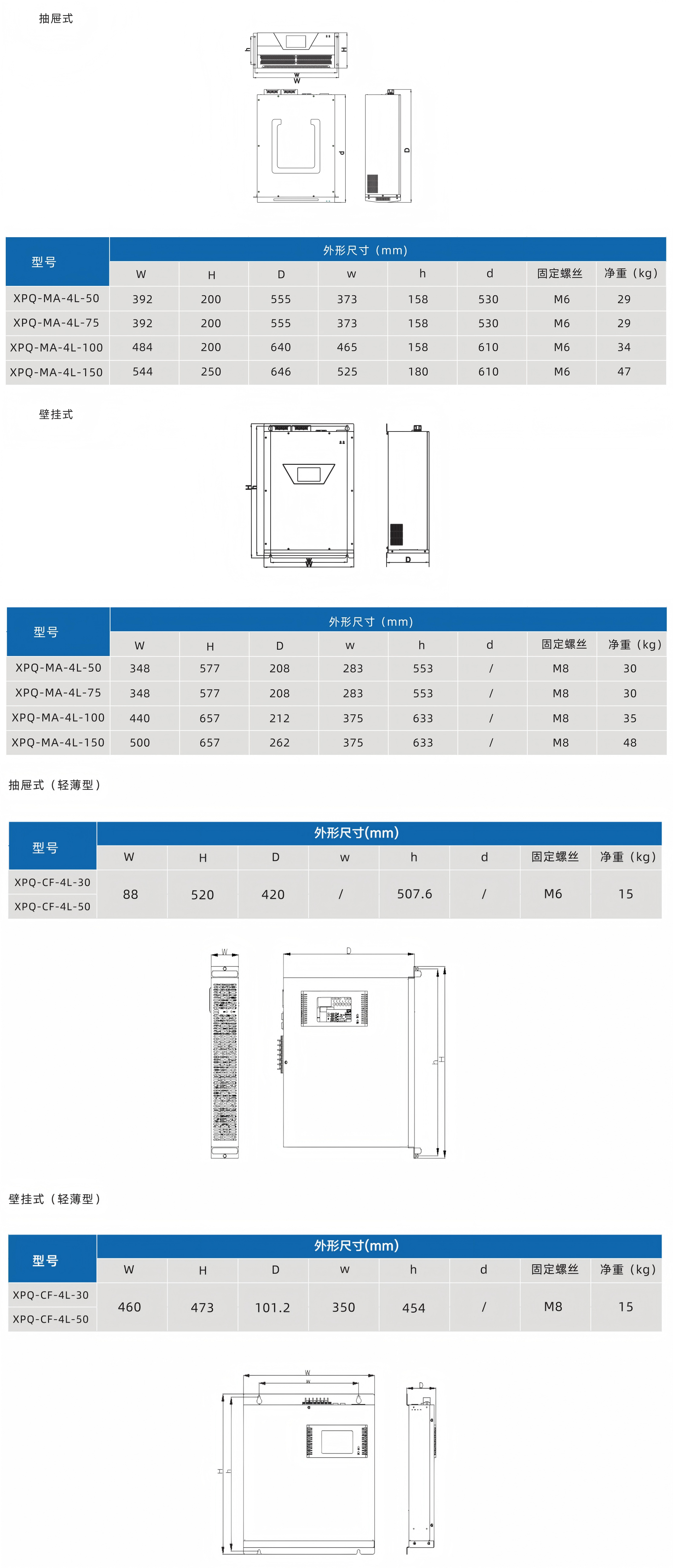

產品尺寸
